用例建模实践

1. 用例建模

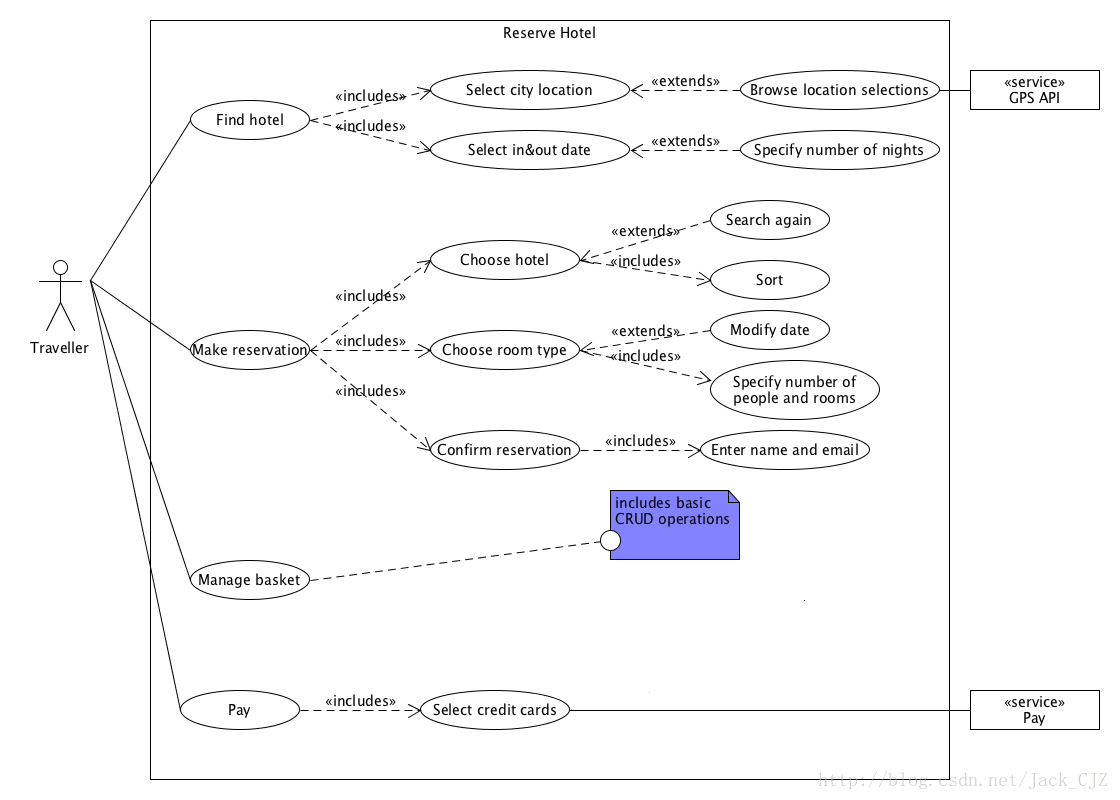

a. 阅读 Asg_RH 文档，绘制用例图。

根据文档内容描述，做出的用例图如下：

b. 选择你熟悉的定旅馆在线服务系统（或移动 APP），如绘制用例图。并满足以下要求：

  • 对比 Asg_RH 用例图，请用色彩标注出创新用例或子用例
  • 尽可能识别外部系统，并用色彩标注新的外部系统和服务

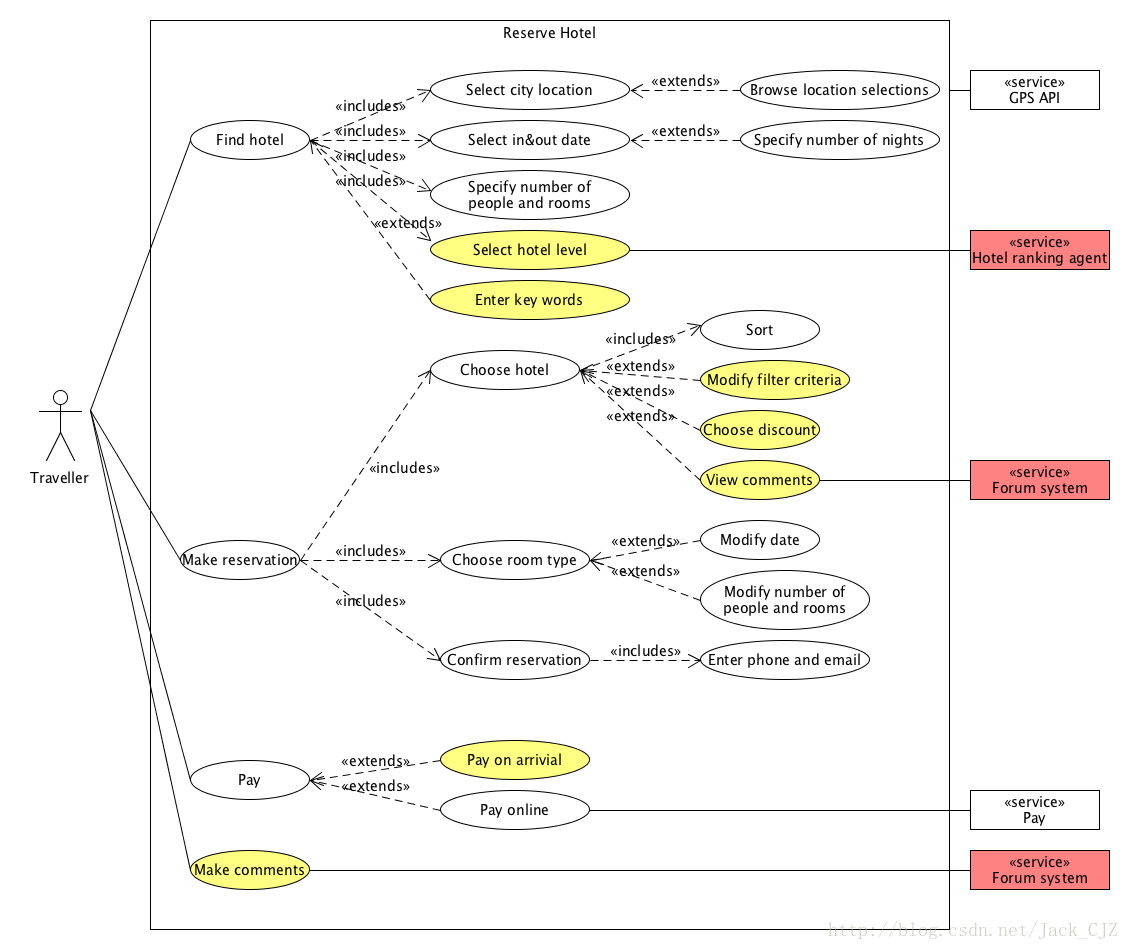

​ 我选择的是携程的服务系统，作图如下：

c. 对比两个时代、不同地区产品的用例图，总结在项目早期，发现创新的思路与方法

  1. 从用户体验的角度出发，改变产品中内容的呈现方式，使得用户能在第一时间获得自己想要的信息。比如在此例中，携程相较于早起的酒店预订系统而言，进一步设计了筛选功能，能够根据用户划定的筛选信息进一步简化内容，使得用户能免去长时间地搜寻，直接看到自己所想的酒店。
  2. 从内容的呈现来看，可以根据用户的使用情况，获得及时的反馈，不断优化酒店板块的设计与分类，使得内容的呈现方式与酒店的推荐模式符合用户心理。

d. 请使用 SCRUM 方法，在（任务b）用例图基础上，编制某定旅馆开发的需求 （backlog）

ID Name Imp Est How to demo notes
1 酒店信息搜索 80 20 进入查找酒店的界面后,选定酒店类型、位置、入住时间、价格等信息后便可根据这些信息搜索数据库,得到全部或部分条件的酒店 内嵌一些常用的搜索条件， 若搜索条件项为空,则不根据该条件进行筛选
2 酒店预订 100 25 预订订单包括选择酒店,选择房间类型,核对信息并提交订单 确认订单表格的具体信息
3 支付订单 60 15 提供多种支付方式，用户选择一种偏爱的方式进行支付 使用第三方API完成支付
4 用户评价 80 20 用户体验后，在评论区留下自己的感受 需要使用良好的论坛评论系统来方便用户对酒店进行评价。

2. 业务建模

a. 在（任务b）基础上，用活动图建模找酒店用例。简述利用流程图发现子用例的方法。

活动图如下：

利用流程图发现子用例的方法：重点查看流程图中的各个状态，单个状态往往能代表一个子用例。

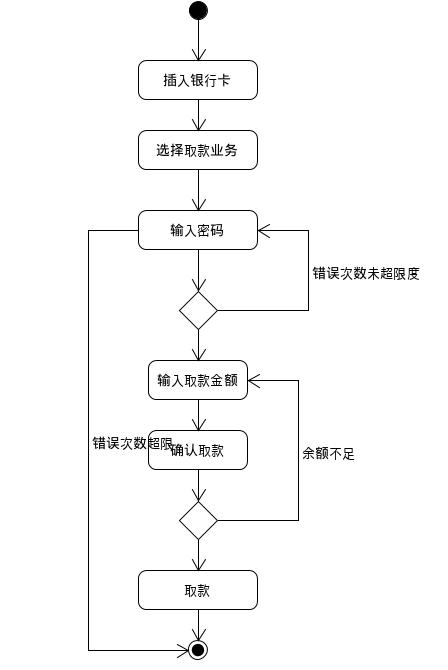

b. 选择你身边的银行 ATM，用活动图描绘取款业务流

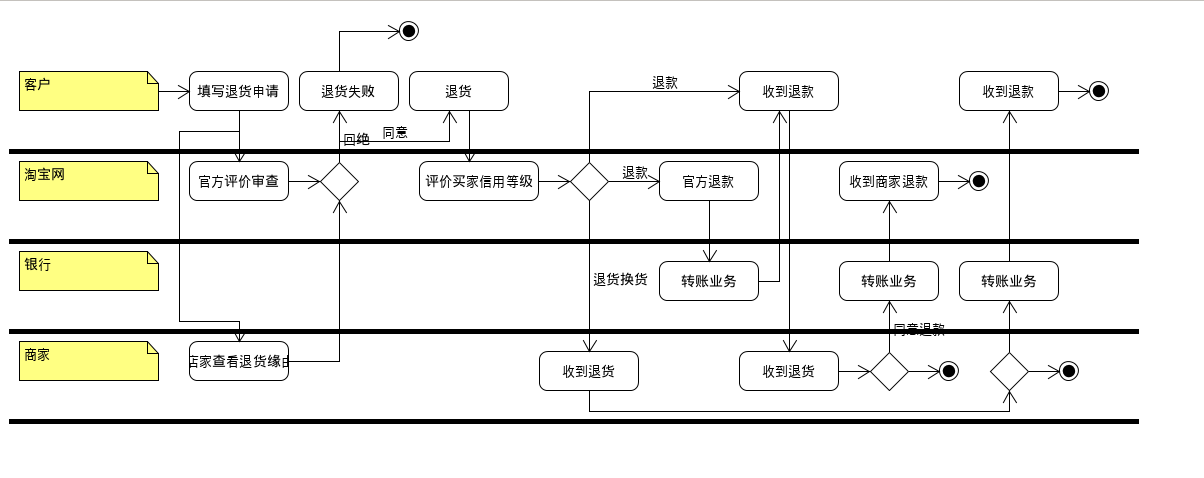

c. 查找淘宝退货业务官方文档，使用多泳道图，表达客户、淘宝网、淘宝商家服务系统、商家等用户和系统协同完成退货业务的过程。分析客户要完成退货业务，在淘宝网上需要实现哪些系统用例.

3. 用例文本编写

  • 在大作业基础上，分析三种用例文本的优点和缺点

    分析三种用例文本的优缺点如下：

    • 摘要式用例文本。优点：简洁且概括性强，有助于快速了解主题和范围；编写所需时间少，效率较高。缺点：无法说明用例的详细业务过程，不利于深入分析需求。
    • 非正式用例文本。优点：较为简洁，适当添加有场景细节，有助于快速了解主题和范围以及作基础的分析；编写效率较高。缺点：依然缺少足够的用例细节，不利于深入分析需求。
    • 详述用例文本。优点：对于每个用例有具体的业务流程说明以及所有步骤及各种变化，同时具有补充部分，对于深入分析需求有重要帮助；缺点：编写所需时间很长，需要考虑各种繁琐的细节。
